Wykonanie otworu pod przewód elektryczny może wydawać się prostą pracą. W praktyce dużo zależy od rodzaju ściany, średnicy otworu, jego głębokości oraz właściwego doboru narzędzia.

Inaczej pracuje się w cegle, inaczej w betonie, a jeszcze inaczej w betonie zbrojonym. Zastosowanie niewłaściwej koronki może oznaczać wolniejsze wiercenie, większe zużycie narzędzia, uszkodzenie materiału lub niepotrzebne obciążenie maszyny.

Dlatego przed rozpoczęciem pracy warto odpowiedzieć na kilka podstawowych pytań:

• W jakim materiale wykonuję otwór?
• Jaką średnicę powinien mieć otwór?
• Jak głęboki ma być przewiert?
• Jaką maszyną będę pracować?
• Czy potrzebuję chłodzenia?
• Czy w ścianie może znajdować się zbrojenie lub instalacja?

W tym poradniku pokazujemy, jak dobrać koronkę do betonu i cegły oraz jak prawidłowo zaplanować wiercenie otworów pod instalacje elektryczne.

Jaką koronkę wybrać do wiercenia pod przewody elektryczne?

Najważniejszym kryterium wyboru koronki jest materiał, w którym wykonywany będzie otwór.

Do typowych prac instalacyjnych można spotkać między innymi:

• cegłę,
• pustaki ceramiczne,
• beton niezbrojony,
• beton zbrojony,
• inne materiały mineralne.

Do twardych materiałów bardzo dobrze sprawdzają się koronki diamentowe, które pozwalają wykonywać otwory poprzez szlifowanie materiału zamiast klasycznego udarowego rozbijania.

Przy wyborze narzędzia należy jednak zawsze kierować się jego konkretnym przeznaczeniem i zaleceniami producenta.

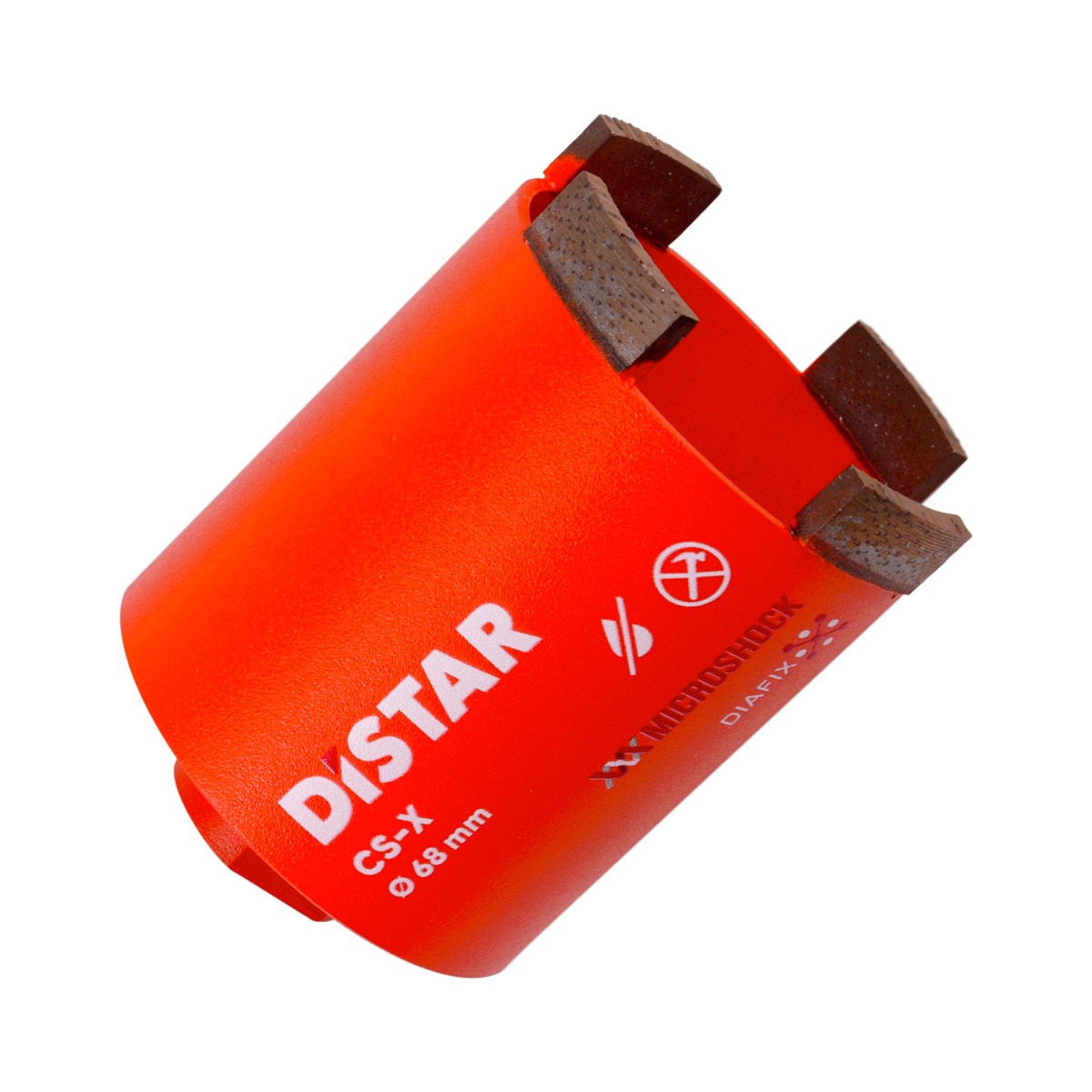

Wiertło diamentowe DDS-W 068x70xM16 CS-X

Wiercenie w cegle a wiercenie w betonie – jaka jest różnica?

Na pierwszy rzut oka oba materiały są po prostu „ścianą”. Z punktu widzenia narzędzia różnica może być jednak bardzo duża.

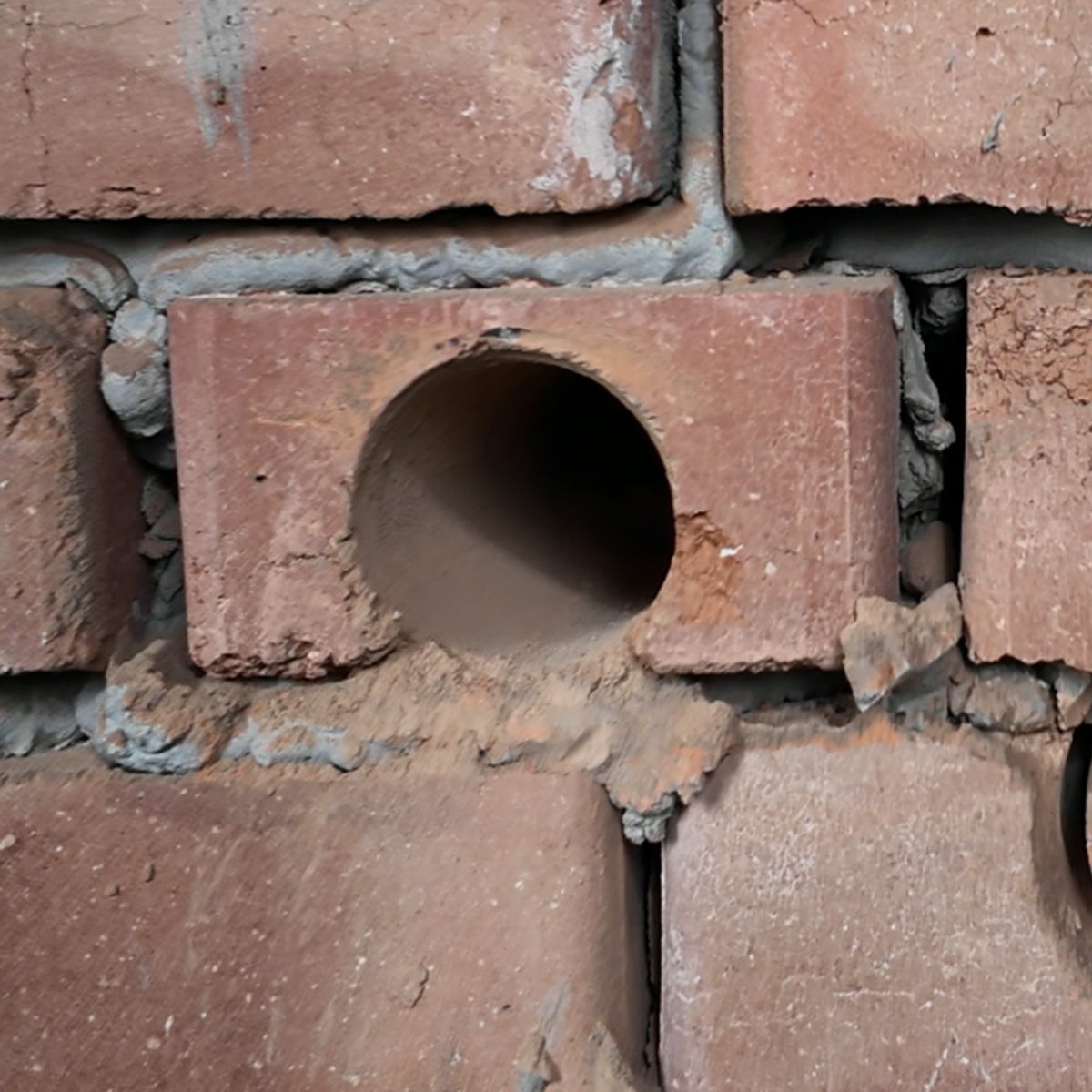

Cegła

Cegła jest zazwyczaj materiałem łatwiejszym do obróbki niż beton. W przypadku większych otworów ważna jest możliwość szybkiego i kontrolowanego usuwania materiału.

Beton

Beton jest materiałem znacznie bardziej wymagającym. Jego twardość, kruszywo oraz struktura wpływają na tempo wiercenia i zużycie narzędzia.

Beton zbrojony

Tutaj dochodzi kolejny czynnik – stalowe zbrojenie.

Wiercenie w betonie zbrojonym wymaga narzędzia oraz maszyny odpowiednich do tego zastosowania. Nie każda koronka przeznaczona do betonu niezbrojonego będzie odpowiednia do przecinania zbrojenia.

Wniosek jest prosty: nie wybieraj koronki wyłącznie na podstawie średnicy otworu. Najpierw określ materiał.

Dlaczego do dużych otworów warto zastosować koronkę diamentową?

Przy niewielkich otworach można często zastosować standardowe wiertła. Sytuacja zmienia się, gdy potrzebny jest większy przewiert.

Dotyczy to na przykład otworów wykonywanych pod:

• przepusty kablowe,
• puszki i elementy instalacyjne,
• przejścia instalacyjne,
• przewody prowadzone przez ściany,
• instalacje elektryczne,
• instalacje teletechniczne.

Przy większych średnicach klasyczne wiercenie udarowe może oznaczać dużo uderzeń i rozbijania materiału.

Koronka diamentowa pracuje inaczej – usuwa materiał w strefie obwodowej otworu.

W efekcie można uzyskać precyzyjny przewiert bez konieczności rozbijania całego obszaru wokół otworu.

Jak dobrać średnicę koronki do przewodu elektrycznego?

Średnica koronki powinna wynikać z rzeczywistych wymagań instalacji.

Przed rozpoczęciem pracy należy określić:

średnicę przewodu lub wiązki → wymagany luz → średnicę otworu → sposób prowadzenia instalacji.

Nie warto automatycznie wybierać największej dostępnej średnicy.

Zbyt duży otwór może oznaczać:

• większą ilość usuwanego materiału,
• większy czas pracy,
• większe zużycie narzędzia,
• konieczność dodatkowego wypełnienia przepustu.

Z drugiej strony zbyt mały otwór może utrudnić prawidłowe przeprowadzenie przewodu.

Średnicę należy więc dobrać do konkretnej instalacji i sposobu jej wykonania.

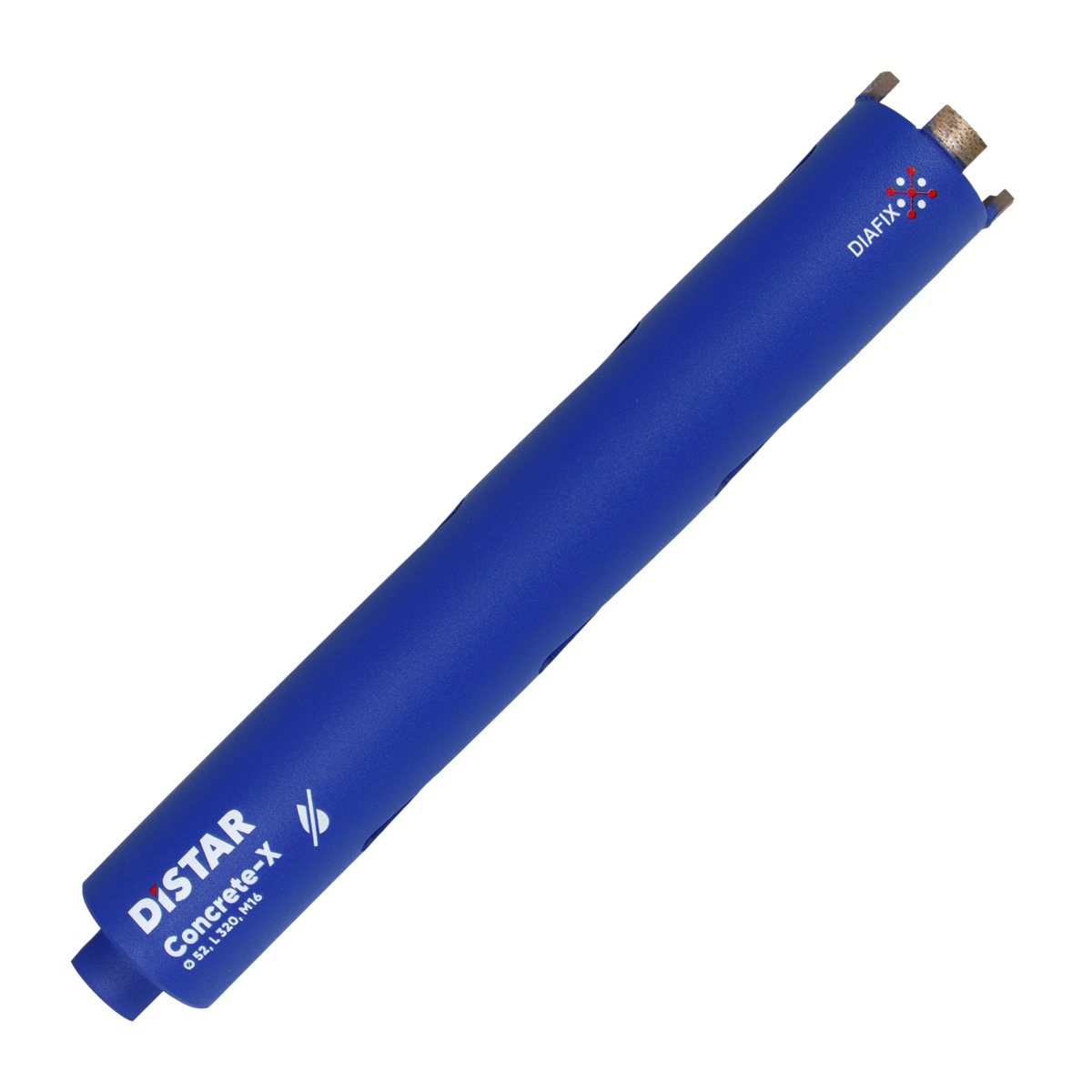

Wiertło diamentowe DDS-W 52x320xÌ16 Concrete X

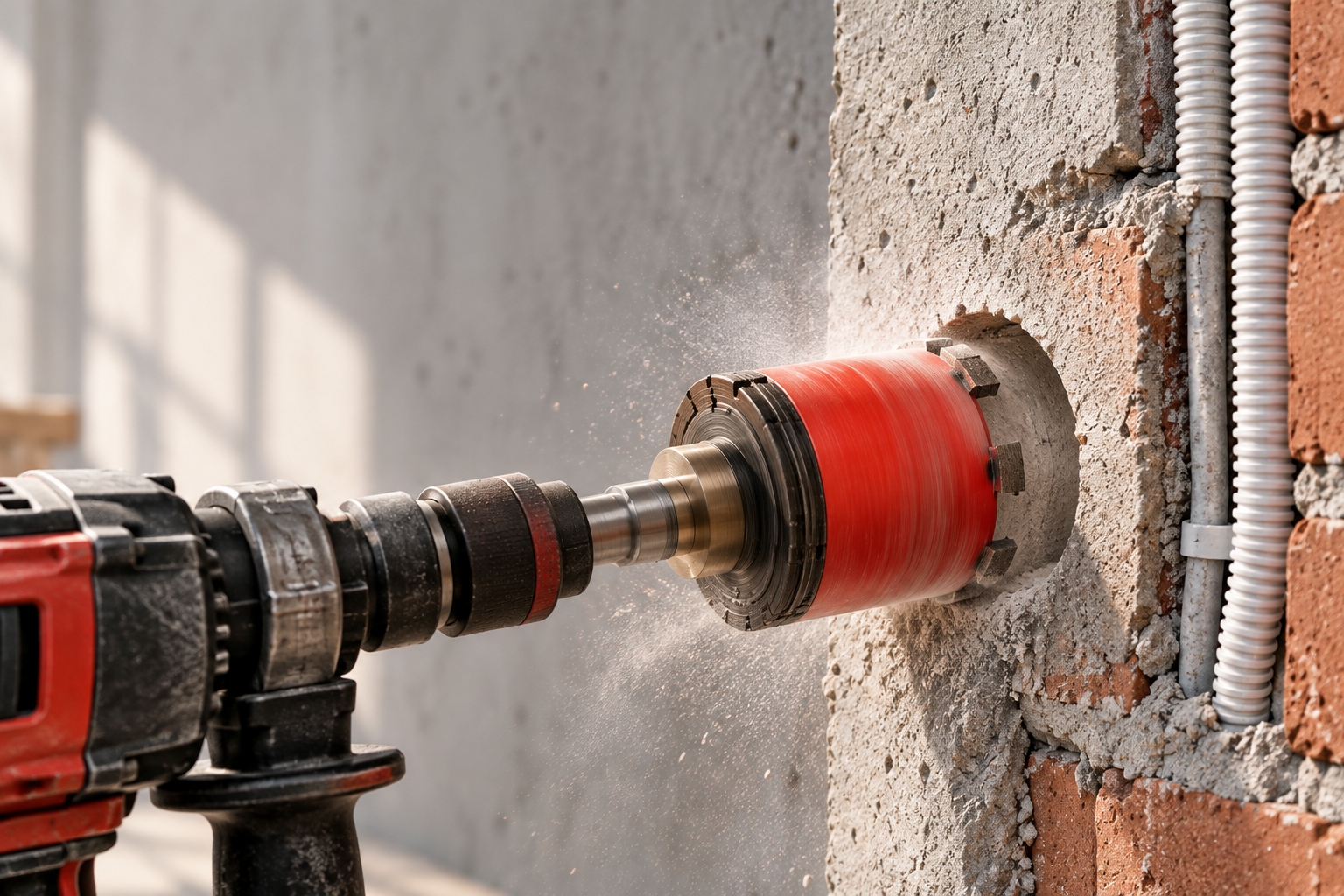

Jak wiercić otwór pod przewód elektryczny krok po kroku?

1. Sprawdź miejsce wiercenia

Przed rozpoczęciem pracy należy upewnić się, że w miejscu planowanego otworu nie przebiegają istniejące przewody, rury ani inne instalacje.

To szczególnie ważne podczas prac remontowych, kiedy nie zawsze dysponujemy pełną dokumentacją istniejącej instalacji.

2. Określ materiał ściany

Ustal, czy wiercisz w:

• cegle,
• pustaku,
• betonie niezbrojonym,
• betonie zbrojonym.

Od tego zależy dobór koronki oraz maszyny.

3. Dobierz średnicę

Określ wymaganą średnicę przepustu.

W przypadku większych otworów warto korzystać z koronki przeznaczonej dokładnie do tego zakresu średnic.

4. Sprawdź maszynę i mocowanie

Koronka musi być kompatybilna z używaną maszyną.

Znaczenie ma między innymi:

• typ uchwytu,
• sposób mocowania,
• dostępna moc,
• prędkość obrotowa,
• możliwość zastosowania odpowiedniego chłodzenia.

5. Stabilnie rozpocznij wiercenie

Początek pracy jest szczególnie ważny przy dużych średnicach.

Narzędzie powinno być odpowiednio ustabilizowane, a operator powinien kontrolować jego pozycję.

Nie należy próbować przyspieszać wiercenia poprzez nadmierny nacisk.

6. Kontroluj pracę narzędzia

Podczas wiercenia obserwuj:

• tempo zagłębiania,
• temperaturę narzędzia,
• zachowanie maszyny,
• ilość usuwanego materiału,
• ewentualne nietypowe drgania.

Jeżeli parametry pracy wyraźnie odbiegają od normalnych, należy przerwać pracę i sprawdzić przyczynę.

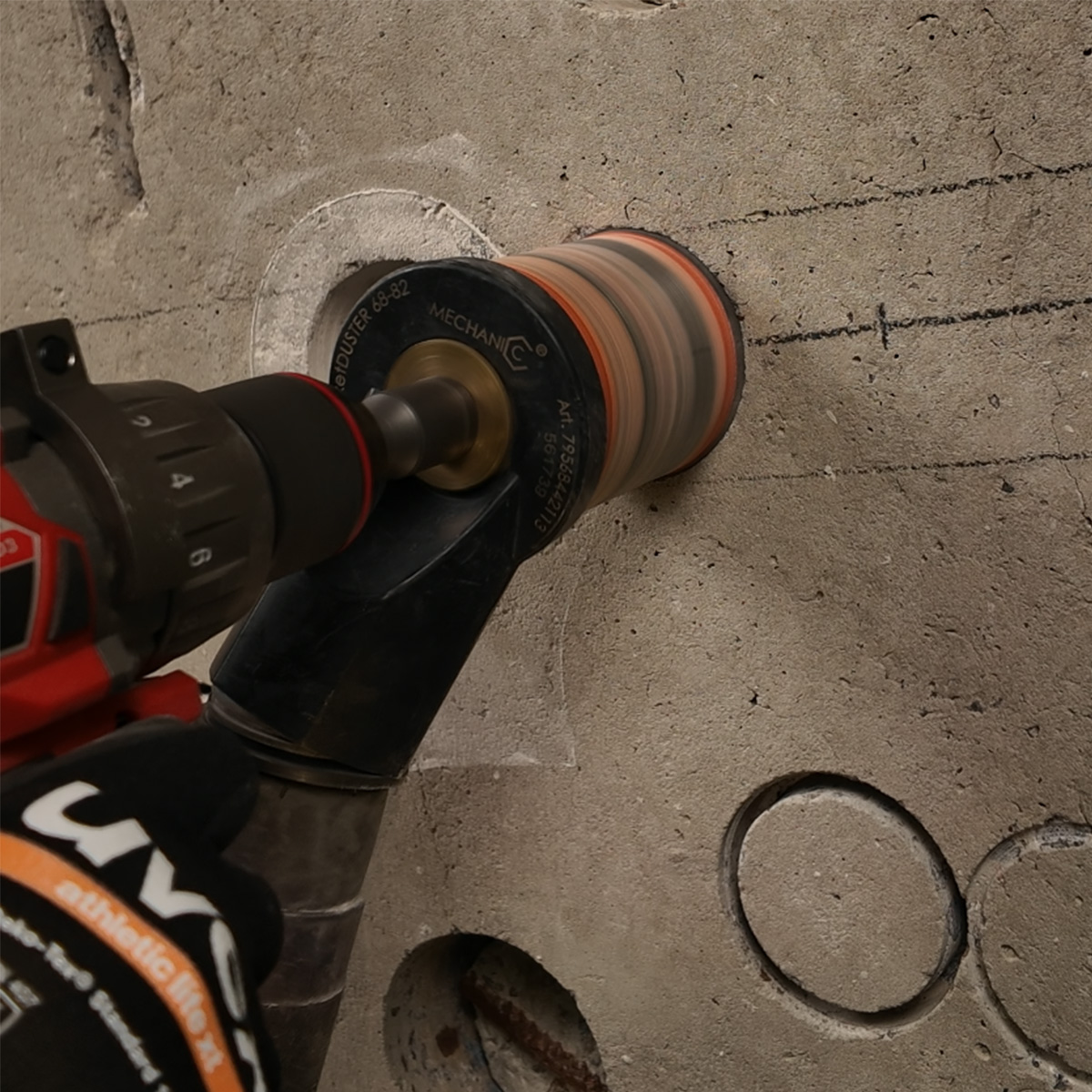

Jaką koronkę do betonu wybrać?

W przypadku betonu kluczowe jest określenie, czy jest to beton niezbrojony, czy zbrojony.

Do betonu niezbrojonego można stosować rozwiązania przeznaczone do tego rodzaju materiału.

W przypadku betonu zbrojonego należy zastosować narzędzie dopuszczone do pracy w takich warunkach.

Przy wyborze zwróć uwagę na:

• zakres średnic,
• rodzaj materiału,
• możliwość pracy w betonie zbrojonym,
• sposób chłodzenia,
• typ uchwytu,
• kompatybilność z maszyną,
• wymaganą głębokość otworu.

Nie każda koronka diamentowa jest uniwersalna.

To jedna z najczęstszych przyczyn nieprawidłowej pracy narzędzia.

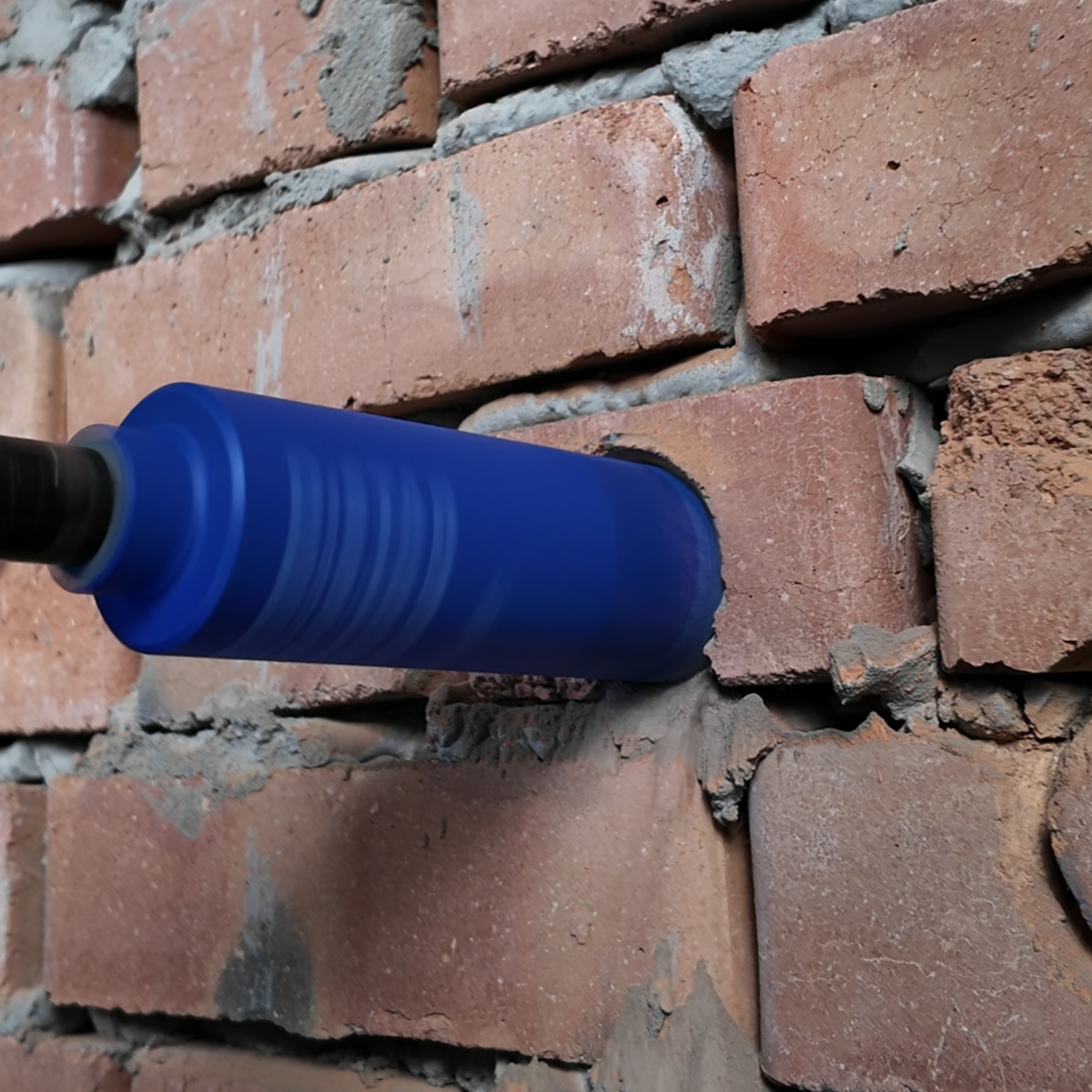

Jaką koronkę do cegły?

Cegła jest materiałem, w którym wykonawcy często wykonują otwory pod instalacje elektryczne, sanitarne czy teletechniczne.

Przy większych średnicach warto zwrócić uwagę na rozwiązania przeznaczone właśnie do materiałów murowych.

W przypadku systemu Discovery firmy Distar dostępne są wiertła diamentowe przeznaczone między innymi do:

• cegły,
• betonu niezbrojonego,
• betonu zbrojonego.

System obejmuje zakres średnic 32–202 mm, dzięki czemu może być stosowany również do większych otworów instalacyjnych.

Discovery – kiedy przydaje się przy pracach elektrycznych?

Przy wykonywaniu przepustów elektrycznych nie zawsze potrzebna jest duża wiertnica.

To właśnie jeden z problemów, które rozwiązuje system Discovery.

Wiertła Discovery mają kompaktową konstrukcję i długość bazową 150 mm. Dzięki odpowiednim adapterom można je skonfigurować do pracy z różnymi urządzeniami.

W zależności od zastosowania system może współpracować z:

• wkrętarkami,
• wiertarkami,
• młotowiertarkami,
• wiertnicami diamentowymi.

Dostępne są również przedłużki o długości 200 i 300 mm, które pozwalają wykonywać głębsze otwory.

To rozwiązanie może być szczególnie interesujące dla ekip instalacyjnych, które wykonują przewierty w różnych lokalizacjach i zależy im na ograniczeniu ilości ciężkiego sprzętu transportowanego na miejsce pracy.

Dlaczego kompaktowa koronka może być wygodniejsza na budowie?

Przy pracach instalacyjnych wykonawca często działa w ograniczonej przestrzeni.

Może pracować:

• w mieszkaniu,
• na klatce schodowej,
• w ciasnym pomieszczeniu,
• przy już zamontowanych instalacjach,
• w miejscu trudno dostępnym dla dużej maszyny.

W takich warunkach znaczenie ma nie tylko wydajność, ale również masa i gabaryty zestawu.

Krótsza konstrukcja może ułatwiać operowanie narzędziem i zapewniać większą kontrolę podczas rozpoczęcia wiercenia.

Jak uniknąć uszkodzenia przewodu podczas wiercenia?

Sam otwór to tylko część zadania.

Przed rozpoczęciem pracy trzeba przede wszystkim sprawdzić, czy w miejscu planowanego przewiertu nie znajduje się istniejąca instalacja.

Szczególną ostrożność należy zachować podczas remontów istniejących budynków.

Warto:

• przeanalizować przebieg istniejących instalacji,
• wykorzystać dostępne dokumentacje,
• stosować odpowiednie detektory instalacji, jeśli są wymagane,
• nie wiercić „na pamięć”,
• zachować odpowiednie odległości od istniejących przewodów i rur.

Najlepsza koronka nie zastąpi prawidłowej oceny miejsca wiercenia.

Najczęstsze błędy podczas wykonywania otworów pod przewody

Błąd 1: wybór koronki tylko według średnicy

To jeden z podstawowych błędów.

Ta sama średnica nie oznacza, że narzędzie będzie odpowiednie do cegły, betonu i betonu zbrojonego.

Błąd 2: zastosowanie zbyt dużego nacisku

Mocniejsze dociskanie nie zawsze oznacza szybsze wiercenie.

Może natomiast zwiększać obciążenie maszyny i narzędzia.

Błąd 3: ignorowanie parametrów maszyny

Koronka powinna pracować z urządzeniem, którego parametry odpowiadają wymaganiom narzędzia.

Błąd 4: brak kontroli miejsca wiercenia

W istniejącym budynku nigdy nie należy zakładać, że w ścianie „na pewno nic nie ma”.

Błąd 5: dobór narzędzia bez uwzględnienia głębokości

Jeżeli potrzebny jest głęboki przewiert, sama średnica koronki nie wystarczy.

Trzeba również zaplanować odpowiednią długość zestawu.

Jak dobrać koronkę do betonu i cegły? Prosta tabela

Co jest ważniejsze: średnica koronki czy materiał?

Materiał.

Średnica mówi nam, jaki otwór uzyskamy. Nie mówi natomiast, czy narzędzie będzie odpowiednio pracować w danej ścianie.

Dlatego dobór powinien wyglądać w następującej kolejności:

1. Materiał

Cegła, beton niezbrojony, beton zbrojony.

2. Średnica

Jaki otwór jest wymagany?

3. Głębokość

Jak głęboki ma być przewiert?

4. Maszyna

Jakim urządzeniem będzie wykonywana praca?

5. Sposób pracy

Na sucho czy z chłodzeniem – zgodnie ze specyfikacją konkretnego narzędzia.

Dopiero po określeniu tych parametrów można właściwie dobrać koronkę.

Koronka do betonu i cegły – najczęstsze pytania

Jaka koronka do wiercenia w cegle?

Do cegły należy wybrać koronkę przeznaczoną do materiałów murowych. Przy większych otworach instalacyjnych dobrym rozwiązaniem może być odpowiednie wiertło diamentowe, dobrane do średnicy i głębokości przewiertu.

Jaka koronka do betonu?

Do betonu należy stosować narzędzie przeznaczone do tego materiału. Przy wyborze trzeba dodatkowo określić, czy beton jest zbrojony.

Czy koronką diamentową można wiercić w betonie zbrojonym?

Tak, ale tylko przy zastosowaniu narzędzia i konfiguracji przeznaczonej do takiego zastosowania oraz odpowiedniej maszyny.

Jaką średnicę koronki wybrać pod przewód elektryczny?

Średnicę należy dobrać do konkretnego przewodu lub wiązki, sposobu prowadzenia instalacji oraz wymaganej tolerancji montażowej. Nie ma jednej uniwersalnej średnicy odpowiedniej dla wszystkich przewodów.

Czy można wiercić bez chłodzenia?

Niektóre koronki są przeznaczone do pracy bez chłodzenia. Przykładem jest system Discovery, którego odpowiednie modele pracują bez chłodzenia. Zawsze należy jednak sprawdzić wymagania konkretnego modelu.

Czy do wykonania dużego otworu zawsze potrzebna jest wiertnica?

Nie zawsze. W zależności od materiału, średnicy otworu i zastosowanego narzędzia można wykorzystać również inne urządzenia. System Discovery został zaprojektowany między innymi z myślą o pracy z wiertarkami, młotowiertarkami i wkrętarkami w odpowiednich zastosowaniach.

Podsumowanie – jak dobrać koronkę do otworu pod przewód?

Wykonanie dobrego przewiertu zaczyna się nie od uruchomienia maszyny, ale od prawidłowego doboru narzędzia.

Zapamiętaj prostą zasadę:

MATERIAŁ → ŚREDNICA → GŁĘBOKOŚĆ → MASZYNA → SPOSÓB PRACY

Jeżeli wiercisz w cegle, potrzebujesz narzędzia odpowiedniego do materiałów murowych.

Jeżeli pracujesz w betonie, sprawdź, czy jest on zbrojony.

Jeżeli wykonujesz duży otwór, zwróć uwagę nie tylko na średnicę, ale również na masę narzędzia, sposób mocowania i możliwości maszyny.

A jeżeli otwór jest głęboki, sprawdź możliwość zastosowania odpowiedniej przedłużki.

Właściwie dobrana koronka pozwala nie tylko wykonać otwór. Pozwala zrobić to w sposób bardziej przewidywalny, powtarzalny i dopasowany do realnych warunków pracy.

Nie wiesz, jaką koronkę dobrać?

W przypadku profesjonalnych zastosowań najlepiej nie dobierać narzędzia wyłącznie po nazwie materiału.

Przy kontakcie z ekspertem Distar warto od razu podać:

materiał + średnicę otworu + głębokość + posiadaną maszynę + liczbę otworów.

Takie informacje pozwalają znacznie precyzyjniej dobrać rozwiązanie do konkretnego zadania.

Jeżeli wykonujesz przewierty pod instalacje elektryczne, klimatyzację, rekuperację lub inne instalacje, skontaktuj się z zespołem Distar. Pomożemy dobrać odpowiednią konfigurację narzędzia do warunków pracy.
