Montaż klimatyzacji typu split wymaga wykonania otworu przelotowego w ścianie, przez który przechodzą rury chłodnicze, przewody elektryczne oraz odpływ skroplin. Choć na pierwszy rzut oka wydaje się to prostą czynnością, w praktyce instalatorzy często pracują w betonie, żelbecie lub ścianach konstrukcyjnych, co wymaga odpowiedniej techniki i narzędzi.

W tym poradniku wyjaśniamy:

• jak prawidłowo wykonać otwór pod klimatyzację


• jaka średnica otworu jest najczęściej stosowana


• jakie narzędzia sprawdzają się najlepiej w betonie i żelbecie


• jak uniknąć typowych błędów instalacyjnych



Artykuł powstał na podstawie doświadczeń instalatorów HVAC oraz praktyki producentów narzędzi diamentowych stosowanych na budowach.

Jaka średnica otworu pod klimatyzację?

Najczęściej wykonywane otwory pod klimatyzatory typu split mają średnicę:

Ø 55–70 mm

Przez otwór przechodzą:

• rury chłodnicze (linia freonowa)


• przewody elektryczne


• wąż odprowadzający skropliny



W praktyce instalatorzy najczęściej wykonują otwory:

• Ø 65 mm – standard w wielu instalacjach


• Ø 70 mm – gdy instalacja wymaga większej przestrzeni



Dobór średnicy zależy od:

• średnicy rur chłodniczych


• izolacji rur


• dodatkowych przewodów instalacyjnych



W jakich materiałach najczęściej wierci się otwór pod klimatyzację?

Instalatorzy klimatyzacji pracują w różnych typach ścian, m.in.:

• beton konstrukcyjny


• żelbet


• cegła


• pustaki ceramiczne


• bloczki silikatowe



Największym wyzwaniem jest wiercenie w betonie i żelbecie, gdzie mogą występować pręty zbrojeniowe.

W takich przypadkach standardowe wiertła udarowe często nie wystarczają.

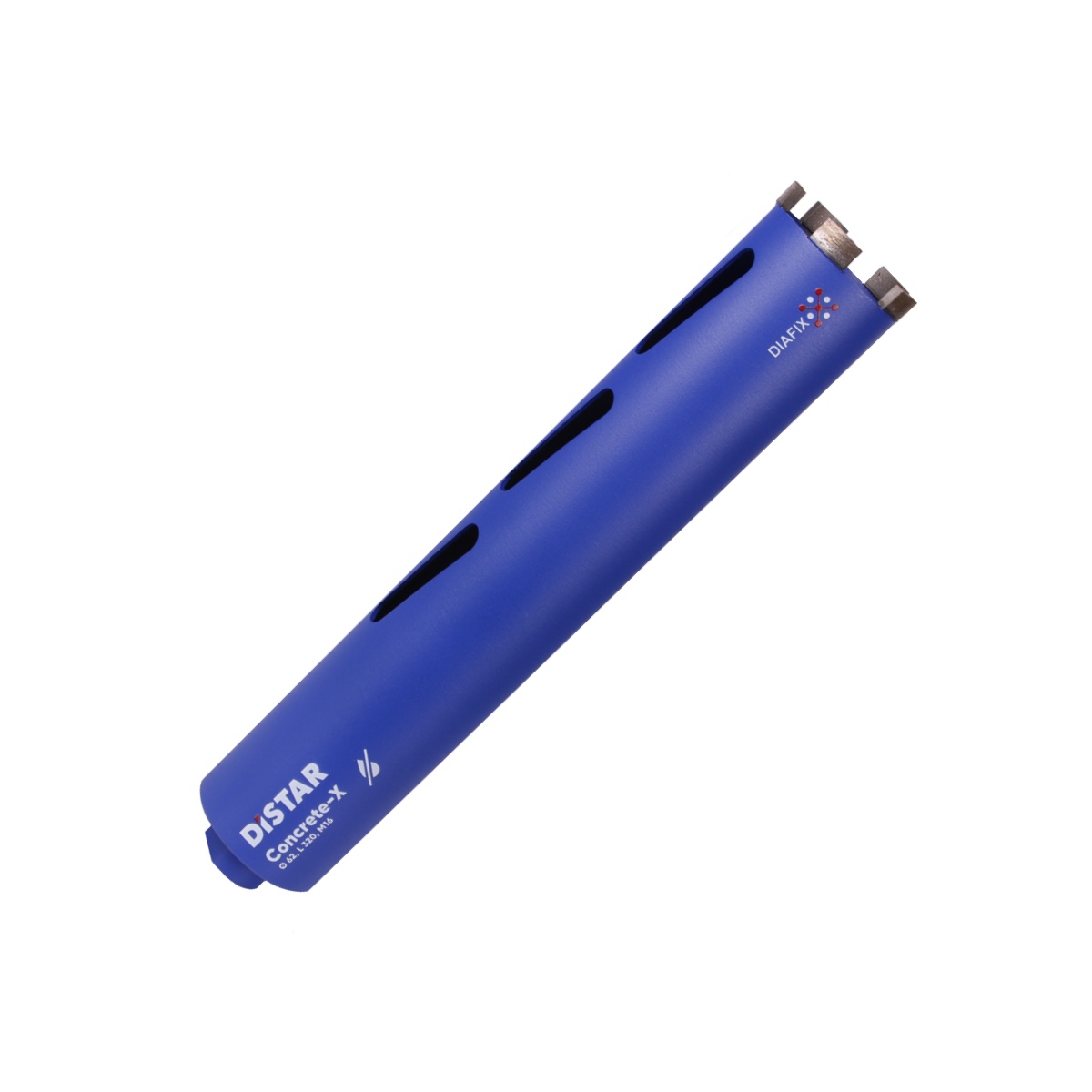

Wiertło diamentowe DDS-W 62x320xÌ16 Concrete X

Jak zrobić otwór pod klimatyzację – krok po kroku

1. Wyznaczenie miejsca wiercenia

Pierwszym krokiem jest dokładne określenie miejsca wykonania otworu.

Należy sprawdzić:

• czy w ścianie nie przebiegają instalacje elektryczne


• czy nie znajdują się tam rury wodne lub gazowe


• czy miejsce wiercenia nie koliduje z elementami konstrukcyjnymi



W nowoczesnym budownictwie często stosuje się:

• detektory instalacji


• skanery zbrojenia

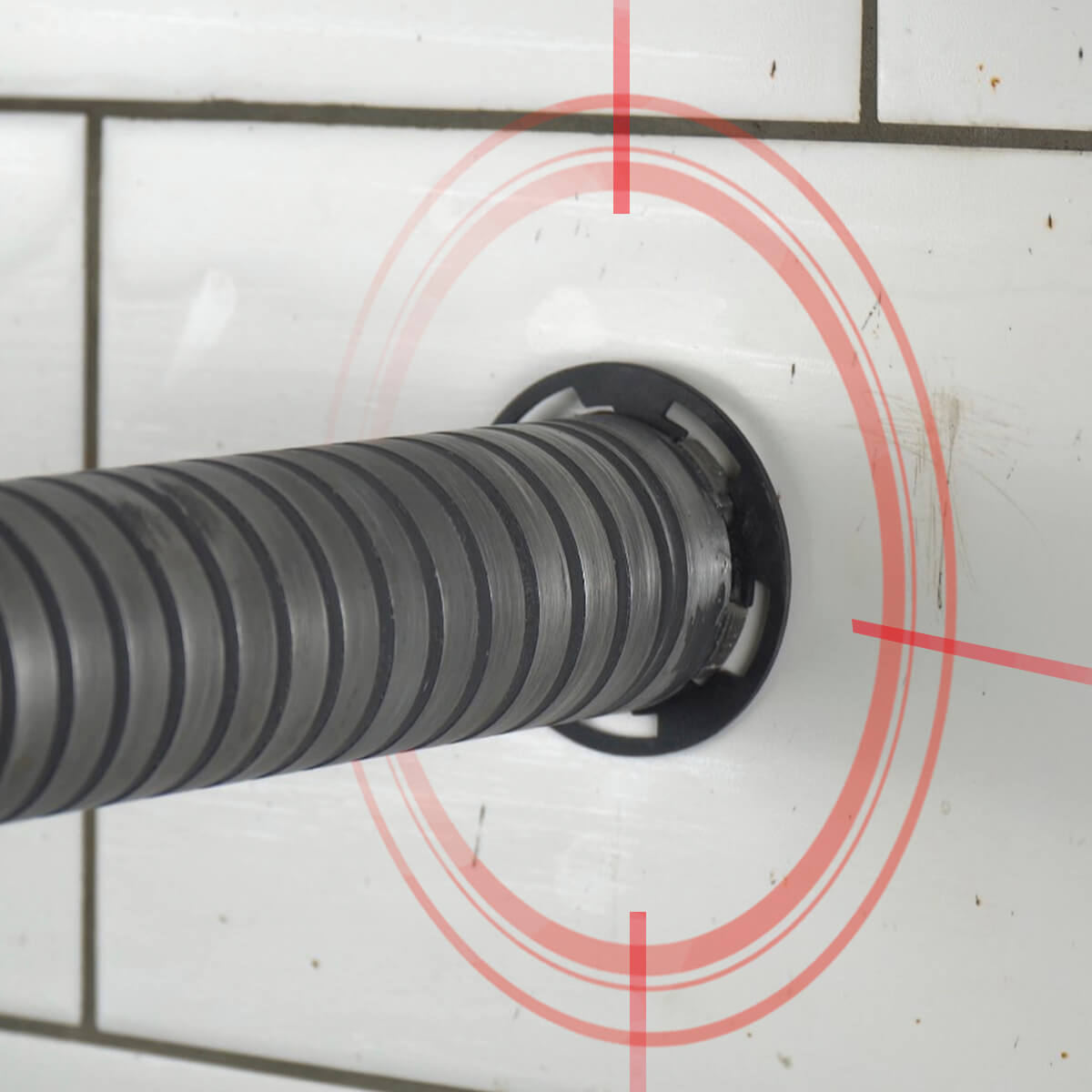

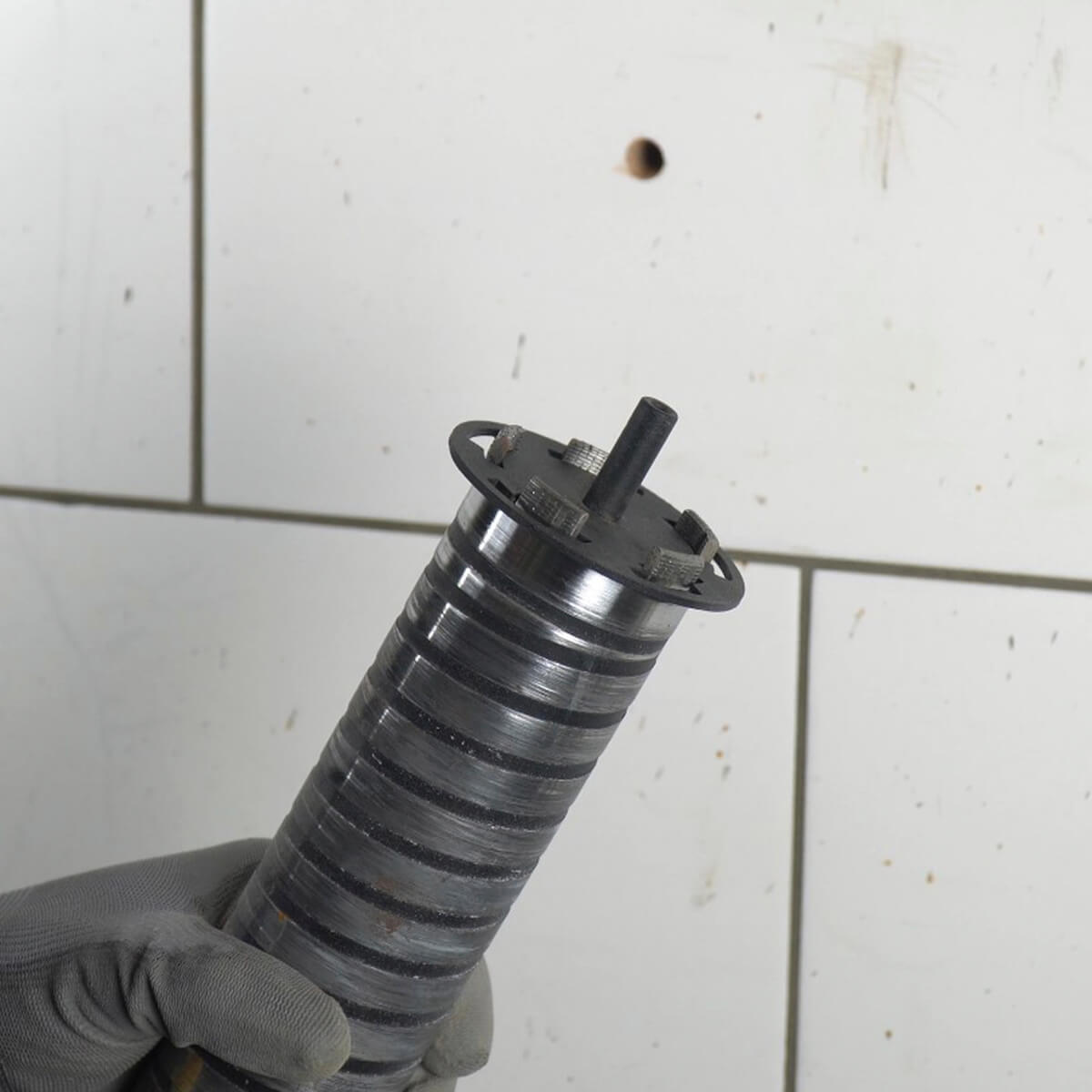

Centrator RS/RM-TX 62/72 wierteł

2. Ustalenie kąta otworu

Otwór pod klimatyzację powinien być wykonany z niewielkim spadkiem na zewnątrz budynku.

Zwykle wynosi on około:

5–10°

Dzięki temu:

• skropliny mogą swobodnie odpływać


• woda nie dostaje się do wnętrza ściany



To jeden z najważniejszych elementów poprawnego montażu klimatyzacji.

3. Dobór odpowiedniej metody wiercenia

Instalatorzy stosują dwie główne metody.

Wiercenie udarowe

Sprawdza się w materiałach takich jak:

• cegła


• pustaki


• lekkie bloczki



Jednak przy betonie i żelbecie może powodować:

• drgania konstrukcji


• pęknięcia tynku


• nierówną krawędź otworu

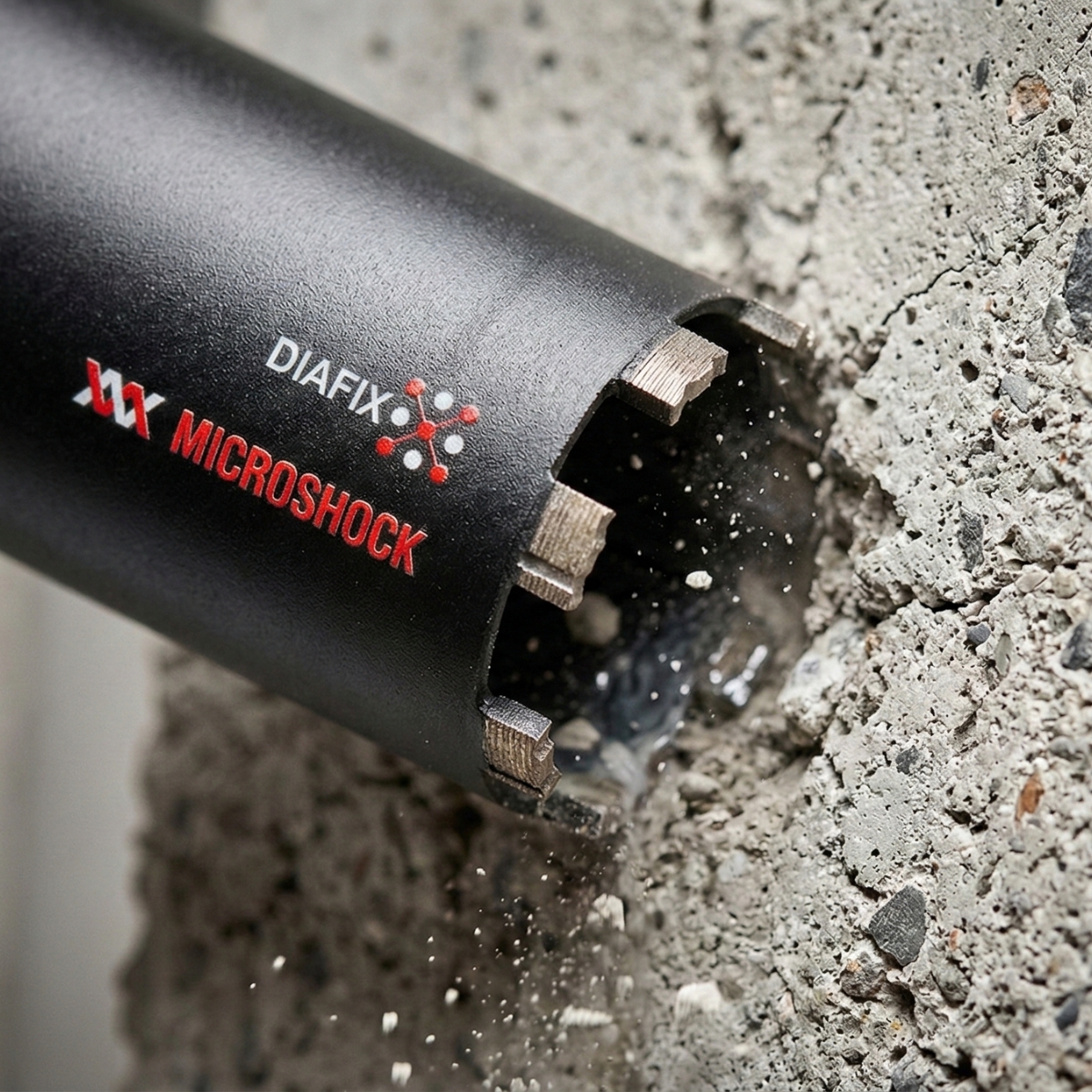

Wiercenie diamentowe

Coraz częściej stosowane przez profesjonalne firmy HVAC.

Zalety:

• możliwość wiercenia w betonie zbrojonym


• brak drgań konstrukcji


• bardzo czyste krawędzie otworu


• większa precyzja

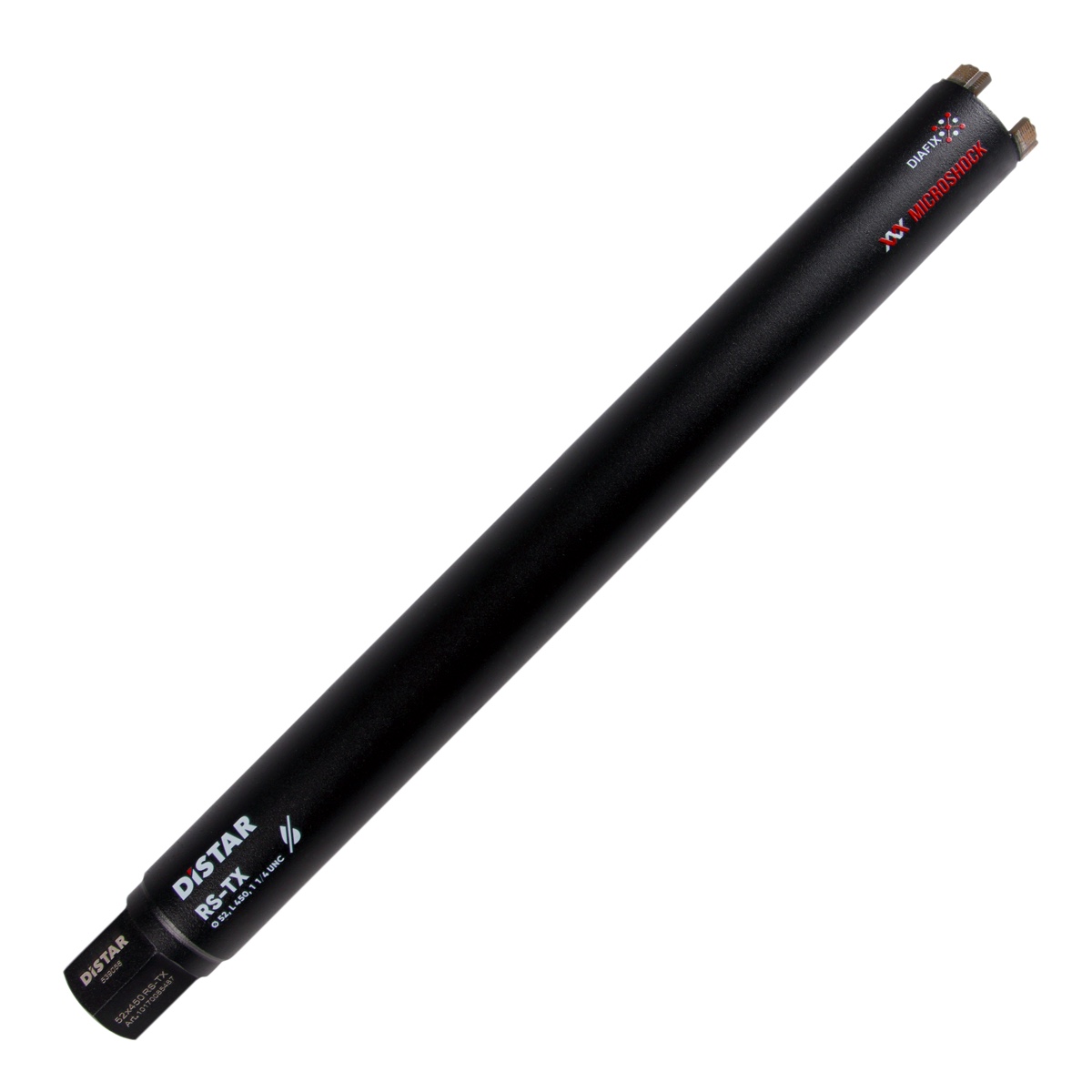

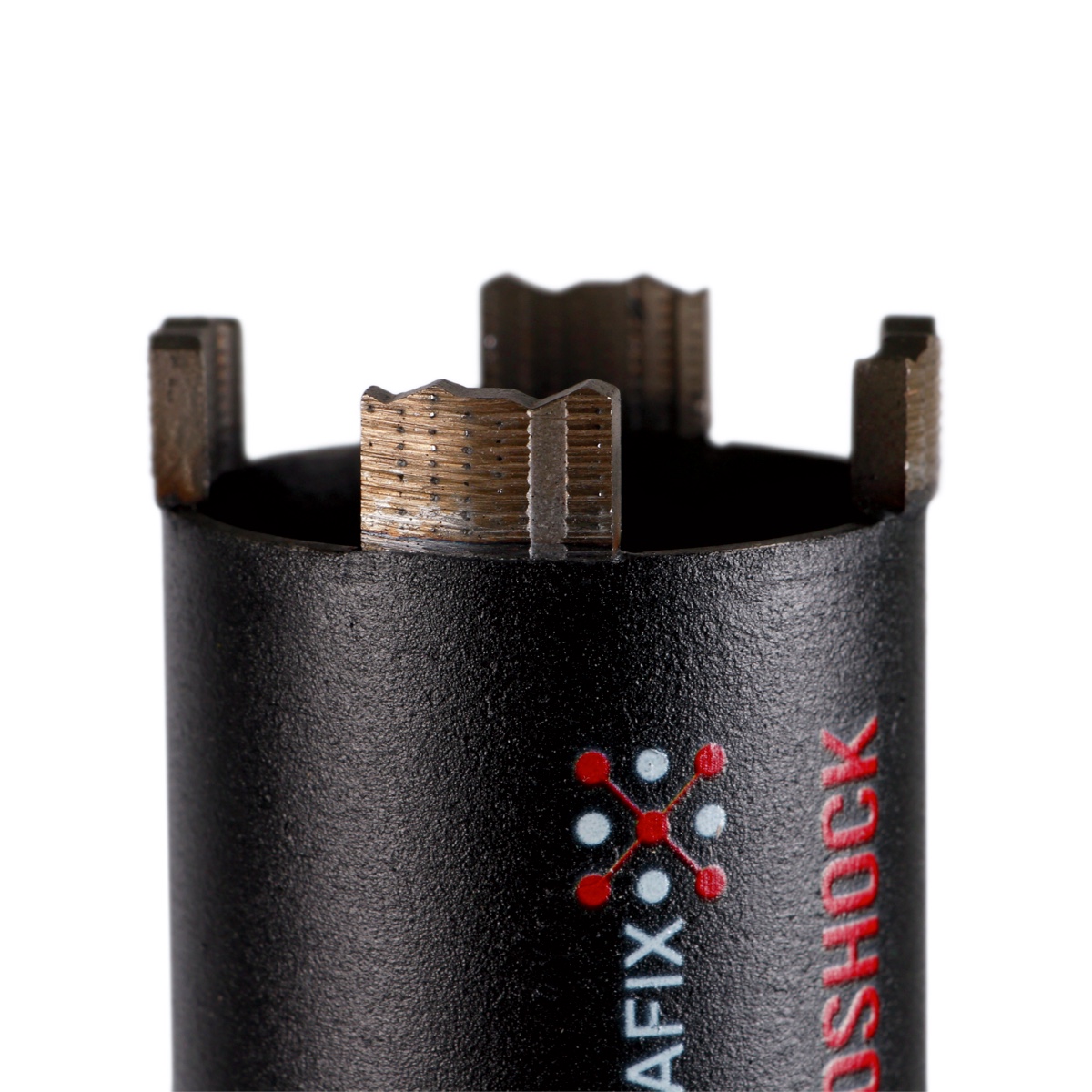

Wiertło diamentowe DDS-W 052x450x1 1/4 UNC RS-TX

Dlatego technologia diamentowa jest szczególnie przydatna w:

• nowych budynkach


• apartamentach


• obiektach komercyjnych



4. Wykonanie otworu

Podczas wiercenia warto pamiętać o kilku zasadach:

• prowadzić narzędzie bez nadmiernego nacisku


• utrzymywać stabilną pozycję wiertnicy


• kontrolować temperaturę narzędzia przy pracy na sucho



Dzięki temu:

• otwór będzie równy


• narzędzie będzie zużywać się wolniej


• praca będzie bezpieczniejsza



Najczęstsze błędy przy wykonywaniu otworu pod klimatyzację

Na podstawie doświadczeń instalatorów można wskazać kilka powtarzających się błędów.

Brak spadku otworu

Może powodować:

• cofanie się skroplin


• zawilgocenie ściany



Zbyt mała średnica otworu

Utrudnia przeprowadzenie instalacji i może prowadzić do:

• uszkodzenia izolacji rur


• problemów podczas montażu



Użycie nieodpowiednich narzędzi

W przypadku betonu lub żelbetu niewłaściwe narzędzie może:

• wydłużyć czas pracy


• powodować przegrzewanie sprzętu


• prowadzić do nierównych krawędzi



Jak zwiększyć wydajność pracy przy montażu klimatyzacji?

Profesjonalne firmy HVAC zwracają uwagę na kilka elementów:

• dobór narzędzi dopasowanych do materiału ściany


• stosowanie technologii diamentowej w betonie


• planowanie miejsca wiercenia przed montażem urządzenia


• kontrolę kąta otworu



Takie podejście pozwala:

• skrócić czas instalacji


• ograniczyć ryzyko uszkodzeń


• zwiększyć jakość wykonania

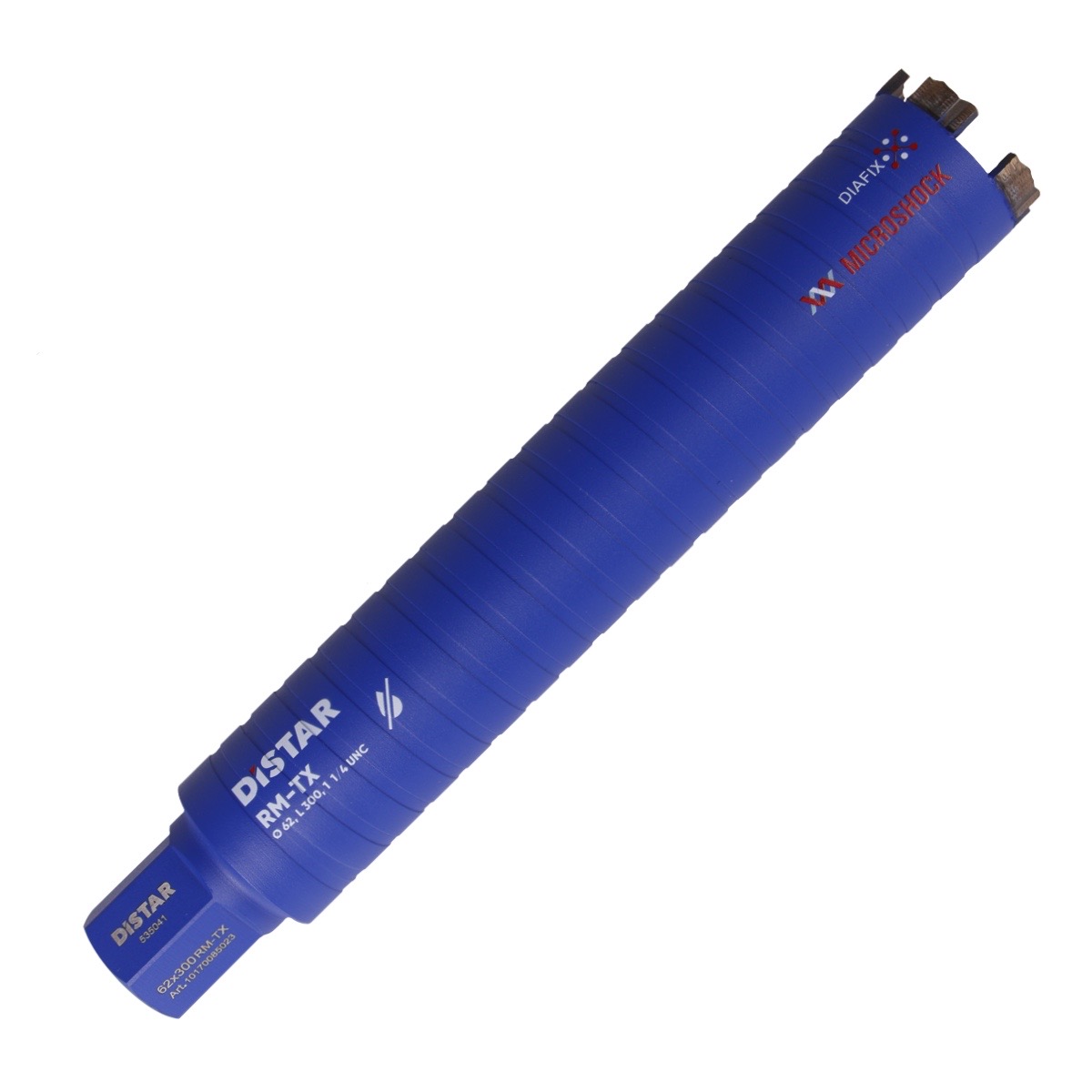

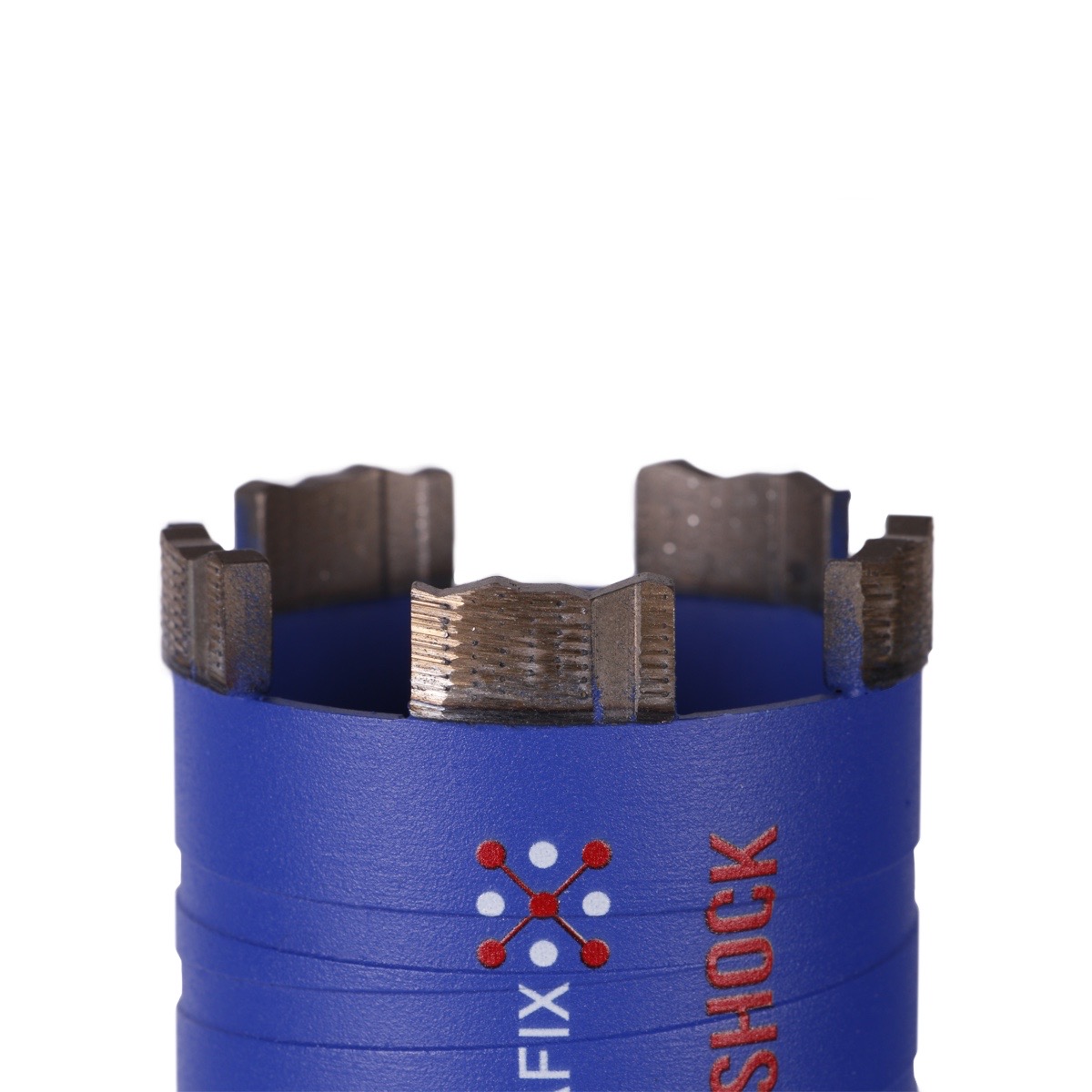

Wiertło diamentowe DDS-W 062x300-5x1 1/4 UNC RM-TX

Płyta ścierna 300x200x40 DrillSharp

Dlaczego poprawne wykonanie otworu jest ważne?

Choć wykonanie otworu to tylko jeden etap montażu klimatyzacji, ma on ogromny wpływ na:

• szczelność instalacji


• trwałość montażu


• estetykę wykonania



Dlatego doświadczeni instalatorzy coraz częściej stosują narzędzia diamentowe projektowane do pracy w betonie i żelbecie, które pozwalają wykonywać otwory szybciej i bardziej precyzyjnie.

Podsumowanie

Wykonanie otworu pod klimatyzację w ścianie wymaga odpowiedniego przygotowania oraz właściwej techniki.

Najważniejsze zasady:

• stosuj średnicę otworu około 65–70 mm


• wykonuj otwór z lekkim spadkiem na zewnątrz budynku


• dobieraj narzędzia do materiału ściany


• unikaj nadmiernego nacisku podczas wiercenia



Dzięki właściwej technologii pracy możliwe jest szybkie i precyzyjne wykonanie otworu nawet w bardzo twardym betonie lub żelbecie, co znacząco usprawnia montaż instalacji HVAC.
